| 是否进口：否 | 产地：贵州 | 加工定制：是 |
| 品牌：lzx | 型号：3020 | 操作方式：程序控制 |
| 订货号：2269 | 货号：2269 | 分辨率：0.001mm |
| 测量行程：300*200mm | 放大倍率：40-180x | 测量精度：0.003 |
| 外形尺寸（长*宽*高）：3020mm | 是否跨境货源：否 | 贵州影像仪：贵州lzx精密二次元 |

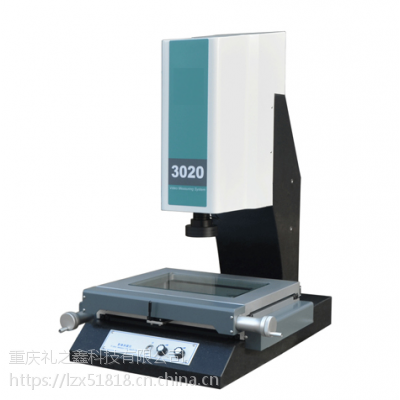

3020手动二次元影像仪
测量功能： ◆基本测量：点、线、圆、弧、椭圆的测量。 ◆在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。
测量功能：
◆基本测量：点、线、圆、弧、椭圆的测量。
◆在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。
◆离线标注：可以在鸟瞰的全图中进行标注尺寸。
◆几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。
◆辅助功能：复制、全选、删除、移动、镜像、旋转。
◆坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。
◆坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。
◆对比：AutoCAD标准工程图可输入实时影像区中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别。
◆绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。
◆报表格式：测量数据可以直接导入成EXCEL、word、CAD图档。
◆自动寻边功能：软件采用自动寻边，可以减少肉眼判断带来的误差。
技术参数：
| 仪器型号 | VMS-3020 | |
| 外形尺寸(mm) | 700×800×1060 | |
| 测量范围(mm) | X | 300 |
| Y | 200 | |
| Z | 180 | |
| 玻璃工作台(mm) | 尺寸 | 329×229 |
| 承重 | ≤25kg | |
| 测量精度 | X | ≤(3.0+L/200)μm |
| Y | ≤(3.0+L/200)μm | |
| Z | ≤(5.0+L/200)μm | |
| 影像测量系统 | CCD | 德国COMST高分辨率彩色摄像机 |
| 物镜 | 高清可连续变倍镜头0.7×－4.5× | |
| 影像放大倍率 | 20×－180× | |
| 光源 | 轮廓光 | LED冷光源，256级亮度可调 |
| 表面光 | 6环8区LED冷光源，256级亮度可调 | |
| 同轴光 | LED冷光源，256级亮度可调 | |
| 软件 | REICA精密测量软件 | |
| 工作环境 | 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% ，远离振源 | |
| 工作电源 | 220V/50Hz/10A | |
| 保修期 | 1年 | |
选装升级项：
* Z轴标准测高200mm，可选择加高；
* Z轴可选择加装英国RENISHAW探针；
* Z轴可选择加装基恩士激光测量；
* 大视场专用镜头。
产品优势：
◆ 天然"济南青"000级花岗岩底座、立柱，精度高、稳定性好；
◆ 台湾上银精密直线导轨，高精密、高稳定性；
◆ 贵阳新天高精密光栅尺，精度高、稳定性好；
◆ 德国COMST或者美国TEO高分辨彩色CCD；
◆ 美国OPTEM高清镜头；
◆ 提供选装英国RENISHAW探针及基恩士激光；
◆ 正版REICA精密测量软件。
