| 是否进口：否 | 产地：四川 | 品牌：礼之鑫、 |
| 型号：5040 | 订货号：5632 | 货号：5632 |
| 尺寸：5040 | 类型：全自动 | 适用范围：电子五金机械 |
| 重量：250 | 加工定制：是 | 规格：5040 |
| 是否跨境货源：否 | 四川影像仪：四川投影仪 |

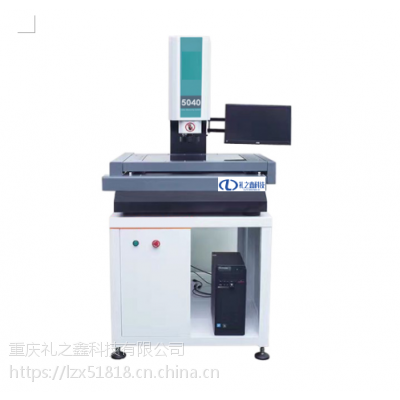

重庆全自动影像仪CNC5040
CNC全自动光学影像测量仪是专为大批量重复检查而设计。具高速、高效能、操作简易、功能强大的特点，特别适用要求高效率、快速***的大批量检测，是繁忙的质检线上不可缺少的重要设备。
客户服务热线
15683256468
测量功能：
测量元素：长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
测量对象：LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、网板（钢网、SMT模板）等。
应用行业：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
技术参数：
| 仪器型号 | CNC-5040 | |
| 外形尺寸(mm) | 860×1180×1750 | |
| 测量范围(mm) | X | 500 |
| Y | 400 | |
| Z | 200 | |
| 玻璃工作台(mm) | 尺寸 | 529×429 |
| 承重 | ≤25kg | |
| 测量精度 | X | ≤(3.0+L/200)μm |
| Y | ≤(3.0+L/200)μm | |
| Z | ≤(5.0+L/150)μm | |
| 影像测量系统 | CCD | 美国TEO高分辨率彩色摄像机 |
| 物镜 | 高清可连续变倍镜头0.7×－4.5× | |
| 影像放大倍率 | 20×－180× | |
| 光源 | 轮廓光 | LED冷光源，256级亮度可调 |
| 表面光 | 6环8区LED冷光源，256级亮度可调 | |
| 同轴光 | LED冷光源，256级亮度可调 | |
| 软件 | 爱科腾瑞精密测量软件 | |
| 工作环境 | 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% ，远离振源 | |
| 工作电源 | 220V/50Hz/10A | |
| 保修期 | 1年 | |
全自动影像测量仪测量软件功能：
一.基本功能：
笛卡尔坐标/极坐标转换 /相对/工作坐标转换
公/英制转换 度/度分秒转换
点/点群 两点/多点求线
三点/多点求圆及弧 B-spline线
两点间的距离 两线间的平均距离
点线间的距离 两圆心距离
圆线距离 两线间的夹角及交点
二.特殊功能：
光源控制：全电脑控制光源。
自动变倍：不需要在每次变倍后重新影像校正，并可在测量及编程过程中任意变换放大倍率，能够在测量同一物体不同部分使用不同放大倍率，录入程序。。
自动对焦：由电脑自动判定对焦面，以***每次对焦的精准度，减少人为判定产生的误差。
坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正。
标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。
自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。
测绘功能：机械图形直接输出.dxf格式，实现2D抄数功能 ，与AutoCAD、Pro/e、UG等其它软件无缝联接。
拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL 图表报告。
编程功能：操作方便的自学习教导式编程软件，程序可重复执行。
三维测量功能：Z轴方向可满足产品的高度测量要求。
